解決方案 >
解決方案 >
第六部分輸送帶使用中出現(xiàn)的問題及解答
返回
返回
解決方案 >
解決方案 >
第六部分輸送帶使用中出現(xiàn)的問題及解答
2021-03-31
1、 命送帶接頭為什么容易開裂、斷開？
輸送帶接頭處的強(qiáng)度比正常帶體的強(qiáng)度要低。一般用機(jī)械方式連接時(shí)，接頭強(qiáng)度 僅能達(dá)到帶體強(qiáng)度的40 — 50%，冷膠方式質(zhì)量比較好時(shí)，接頭強(qiáng)度能達(dá)到60 — 70%， 而熱膠接頭強(qiáng)度能達(dá)到80 — 90% (接頭方法正確、無質(zhì)量缺陷）。由于接頭部位的強(qiáng) 度比較低，如果膠接方法不正確，接頭的強(qiáng)度就會(huì)更加低，如開刀、打磨時(shí)傷及下一 層布、打磨過度、搭接長度不夠、臺(tái)階個(gè)數(shù)不夠、膠接頭所用橡膠性能不好或已經(jīng)自 硫失效、鋼絲繩打磨過度、鋼絲繩生銹等，接頭部位的強(qiáng)度將會(huì)大打折扣，在使用 時(shí)，容易出現(xiàn)接頭部位斷開的現(xiàn)象。
此外，輸送帶如果不采用封口膠或膠接頭的方向錯(cuò)誤時(shí)，接頭部位容易出現(xiàn)開裂 ®膠部你。
2、 輸送帶打滑是由于什么原因？
輸送帶正常運(yùn)轉(zhuǎn)時(shí)，帶速不低于輥筒轉(zhuǎn)速的95%。如果輥筒與輸送帶的摩擦力不 夠，輸送帶就容易出現(xiàn)打滑的現(xiàn)象。引起輥筒與輸送帶摩擦力不夠的原因很多，常見 的有.•張力不夠、載荷啟動(dòng)、輥筒表面摩擦系數(shù)不夠等。
張力不夠的原因有：張緊行程不夠、配重重量不夠、輸送帶太長等；
輥筒表面摩擦系數(shù)不夠的原因有•.輥筒表面包膠磨損太大、帶體過濕或粘有潤滑 油、帶體表面粘有物料（易被水溶漲的）。
3、 膠接用膠料、膠漿存儲(chǔ)有哪些要求？
膠片、膠漿應(yīng)保存在陰暗、干燥的地方，避免陽光直接照射、避免各種輻射，并 J2E離火源。
膠片、膠漿應(yīng)避免保存在灰塵較大的場所，避免各種化學(xué)物品與其相接觸。
保存膠片、膠漿的環(huán)境濕度50%-75%，溫度應(yīng)不低于5°C，不超過35°C。
膠片、膠漿的保存期：夏季1個(gè)月、冬季2個(gè)月、春秋1個(gè)半月。
4、 帶子的膠接方法？
我公司建議輸送帶膠接采用熱膠方式膠接，中間需要貼芯膠，每個(gè)臺(tái)階只能有一 層布，接頭方向要順著輸送帶運(yùn)轉(zhuǎn)的方向。
5、 鋼絲帶中間縱向撕裂14-15米，如何修補(bǔ)？
可將損壞部位的上下覆蓋膠全部剝?nèi)ィㄩL度超出損壞部分50-100mm,寬度超過損 壞部分30 — 50mm)，同時(shí)取一段與剝離部位大小相同的橡膠（g好帶一層布層），然后 按照冷膠方法修補(bǔ)即可。
6、 熱膠剝頭方式（一端邊膠去掉好不好)？
這是另外一種膠接方法，這種方法也是可以的，但是如果采用這種方法，要注意 以下幾點(diǎn)：
a、 一定要采用封口膠；
b、 邊膠部位相交接的部位一定要通過為硫化橡膠相連；
c、 橡膠相連的部位一定要打磨
缺點(diǎn)，如果處理不好，邊膠部位容易損壞。
7、EP耐高溫帶與棉帆布耐高溫帶的比較：
a、 相同,4:表面覆蓋膠相同。
b、 不同點(diǎn)：棉帆布能耐高溫度150°C; EP耐高溫帆布能長期使用在200°C條件 下工作，蕞高可使用在220°C條件下使用；
棉帆布強(qiáng)度比較低，僅為50N/^m;而EP耐高溫帆布強(qiáng)度比較高，常用200型為 200N / mm；
棉帆布耐高溫帶附著力比較低，EP耐高溫帶的附著力比較高；
EP耐高溫帶的使用壽命明顯長于棉帆布耐高溫帶。
8、 不同廠家的芯膠能不能混用？
不建議將不同廠家的芯膠混用，因?yàn)椴煌瑥S家的芯膠的配方不相同。橡膠中的配 合劑種類很多，有的會(huì)有交互反應(yīng)，在同一個(gè)廠家的配方中，不會(huì)出現(xiàn)有不良交互反 應(yīng)的配合劑，但不同廠家的配方差異很大，將不同廠家的芯膠一起使用，可能會(huì)出現(xiàn) 配合劑的交互反映，影響芯膠的使用效果。
9、 接頭溫度達(dá)到120°C，但沒達(dá)到正常硫化溫度行不行？
不行。橡膠的正常硫化交聯(lián)溫度是由橡膠中的硫化劑和促進(jìn)劑決定的，一般廠家 為了確保橡膠加工的安全性，不會(huì)將輸送帶所用橡膠的硫化起始溫度定得很低。因 此，在溫度達(dá)到120°C的情況下，橡膠不會(huì)進(jìn)入正常硫化狀態(tài)，因此，在120°C情況 下，輸送帶接頭的質(zhì)量會(huì)受到很大影響的。
通常在硫化溫度高于促進(jìn)劑、硫化劑硫化臨界溫度而達(dá)不到正常硫化溫度時(shí)，可 以采取延長硫化時(shí)間的方法，使橡膠的硫化能達(dá)到要求。一般溫度每低于1〇°C，硫化 時(shí)間延長2-4倍。
當(dāng)然，出于性能方面的考慮，我們不建議采用低溫長時(shí)間硫化的方法。
10、 為什么布紋有疏密、粗細(xì)？
布紋的疏密、粗細(xì)和布的品種、強(qiáng)力等級(jí)有關(guān)系。由于不同纖維的模量、強(qiáng)度不 一樣，因此要達(dá)到規(guī)定的強(qiáng)度，就要采取不同直徑、不同旦數(shù)纖維、紗線，因此就出 現(xiàn)了布紋的疏密、粗細(xì)方面的差別，一般來講，聚酯要比尼龍密，也要比尼龍粗；強(qiáng) 力高的東要比強(qiáng)力低的東密、粗。
11、 為什么其他施工單位一般不主張使用封口膠？
封口膠的作用主要是把以硫化的兩端連接起來，同時(shí)也防止水等有害介質(zhì)的侵 入，防止清掃器破壞接頭。因此，要使硫化接頭的使用壽命與帶體同步，要延長帶體 的使用壽命就必須使用封口膠。
使用封口膠做硫化接頭會(huì)增加成本，同時(shí)也提高了膠接頭的難度，因此有的施工 單位會(huì)不主張使用封口膠。實(shí)際上這樣做，對(duì)輸送帶的使用壽命有負(fù)面影響。
12、 能不能不放芯膠，而多涂幾層膠漿？
膠漿是將芯膠溶解在溶劑中形成的具有_定粘度的膠狀物。在溶劑全部揮發(fā)后，其成分與芯膠完全一樣，但是，常用的膠漿是用芯膠與溶劑改卩甲苯、二甲苯、溶劑 汽油等）按照1: 5 — 1: 6的比例調(diào)制而成。芯膠是經(jīng)過壓延機(jī)壓延的膠片，它的分子 排列順序是經(jīng)過取向的，從力學(xué)角度上講具有各向異性，所以沿著壓延方向的拉伸性 能、耐疲勞性都比較好。而溶劑中的橡膠分子排列是隨機(jī)的，具有各向同性的。膠漿 的作用是通過溶劑良好的流動(dòng)性、滲透性使溶于溶劑的橡膠能充分的進(jìn)入布紋之間，
從而使橡膠能與織物比較好的結(jié)合到一起。因此芯膠的作用是使輸送帶的布層粘合到—起，Z同時(shí)消除由于不同厚度引起的輸送帶層間應(yīng)力、形變上的差異，并吸收部分破 壞性的能量，因此芯膠在輸送帶中是不可缺少的一部分，國外一些廠家為了延長使用 壽馀，經(jīng)常采用加厚芯膠的厚度的方法。
只采用刷膠漿而不用芯膠，那么接頭處布層間膠的厚度就比較薄，其使用效果也 #胃景抑向。
13、 拉頭時(shí)，發(fā)現(xiàn)貼膠都附在一層布上，而另一層布是光的，為什么？（是不 是兩面布層上的膠料一樣多效果好?）
出現(xiàn)貼膠都附在一層布上的原因有以下幾種：
a、 附著力不好
b、 附著力比較好，但貼膠的強(qiáng)度更高
—般情況來講，尼龍帶、部分EP帶在拉頭時(shí)，比較容易出現(xiàn)兩遍都有膠，而且膠 的厚度差不多的情況，而棉帆布帶則容易出現(xiàn)上述一層布上附有膠，另一層布上是光 的這種情況。當(dāng)然，部分附著力不好的EP帶或附著力比較好但貼膠強(qiáng)度更高的EP帶也 會(huì)出現(xiàn)這一情況。
14、 為什么感覺接頭部位比其他部位硬？
輸送帶硫化膠接的過程實(shí)際上也是已硫化橡膠繼續(xù)交聯(lián)的過程。由于硫化時(shí)需要 加溫、加壓，并且需要比較長的時(shí)間，經(jīng)過比較長時(shí)間的硫化后，以硫化橡膠的硬度 會(huì)提高，因此會(huì)感到接頭部位比其他部位硬。
15、 跑偏時(shí)邊部邊膠磨損并導(dǎo)致布層脫層，怎么處理？
在脫層面積不大的情況下，可以采取用冷膠的方法修理，但一定要注意要把空氣 排空。
當(dāng)然好的辦法是在發(fā)現(xiàn)輸送帶跑偏時(shí)予以糾正。
16、 輥筒包膠磨損能不能冷膠處理或熱膠處理？
輥筒包膠磨損后在現(xiàn)場可以進(jìn)行冷處理，但現(xiàn)場處理的效果不好。經(jīng)過熱處理的 輥筒包膠一般可以使用5年以上，不會(huì)因?yàn)橐馔馇闆r導(dǎo)致輥筒包膠脫落。
17、 層數(shù)不一樣的兩條輸送帶怎么對(duì)接？
一般情況不可以使用這種方式。但在有的意外情況發(fā)生時(shí)，現(xiàn)場需要應(yīng)急時(shí)不得 不采取這種方法。采用這種方法時(shí)，把一層對(duì)兩層的一個(gè)接縫放在下邊，并且 在封口膠處要放足膠料，以消除兩端厚度不一致對(duì)輸送帶接頭的影響。
18、 EP帶與NN帶各有什么優(yōu)缺點(diǎn)？
NN輸送帶是棉帆布輸送帶的替代產(chǎn)品，具有強(qiáng)度高，抗疲勞性能好的優(yōu)點(diǎn)，但是 在使用過程中NN輸送帶的使用延伸率比較大，容易伸長；
EP帶是NN帶的升級(jí)產(chǎn)品，它具有了尼龍輸送帶的優(yōu)點(diǎn)，同時(shí)由于在使用過程中的 延伸率比較小，因此適合范圍更加廣。但是EP帆布與橡膠的粘合性能不如NN帆布，因 此膠接的安全性方面EP輸送帶不如NN輸送帶。
19、 長的輸送帶容易跑偏么？
輸送帶在運(yùn)行過程中，有的時(shí)候會(huì)出現(xiàn)跑偏的現(xiàn)象。一般情況，由于輸送帶本身 問題引起輸送帶跑偏的情況并不多見，輸送帶的跑偏主要還是輸送機(jī)的原因。輸送機(jī) 由于輥筒不平行、支架不垂直、輥筒轉(zhuǎn)動(dòng)不靈活的原因，均可引起輸送帶跑偏。對(duì)于 比較短的輸送帶，由于單側(cè)輥筒轉(zhuǎn)動(dòng)不靈活以及其他一些因素的幾率比較大，輸送帶
出現(xiàn)跑偏的可能性比較大,而長的輸送帶,由于托輥個(gè)數(shù)的增加,單側(cè)影響的不對(duì)稱性會(huì)減少,因此在輸送帶上表現(xiàn)出來的跑偏現(xiàn)象會(huì)變少。
當(dāng)然,個(gè)別情況除外,如:調(diào)心托輥擺動(dòng)不靈活或被傾斜固定時(shí),輥筒表面不夠清潔等,均可引起輸送帶跑偏。
20、輸送帶上面不跑偏而下面跑偏什么引起的?
輸送帶上下兩側(cè)是相互影響又相互獨(dú)立的。一般情況,下托輥平行度、輥筒水平
度不夠均會(huì)引起輸送帶下側(cè)跑偏。下側(cè)跑偏,而上側(cè)正常這種情況基本上是由于清掃裝置不良、下托輥粘有物料、配重的輥筒不平行、或配重支架偏斜、下托輥相互不平行所致,具體情況要根據(jù)實(shí)際情況來調(diào)整。一般的講,下側(cè)跑偏是可以糾正的,可以通過改善清掃裝置工作狀況、清除輥筒、托輥上粘有的物料、調(diào)整下側(cè)平托輥、下側(cè)
V型托輥、或安裝下側(cè)調(diào)心托輥來達(dá)到糾偏的目的。
21、為什么下雨天容易跑偏?
下雨天,露夭的輸送帶容易沾上水,輸送機(jī)的輥筒、托輥也比較容易潮濕。橡膠與金屬的濕摩擦系數(shù)比較小,如果托輥轉(zhuǎn)動(dòng)不靈活或者輥筒表面粘有物料,那么輸送
帶在輥筒所受到力就會(huì)不均衡,或者在兩側(cè)托輥上受到的阻力就不一致,這時(shí),輸送
帶運(yùn)轉(zhuǎn)就會(huì)失去平衡,出現(xiàn)跑偏。
另外,托輥表面粘能被水溶漲性的物料時(shí),托輥與輸送帶之間的水膜的厚度將會(huì)増加,容易產(chǎn)生打滑的現(xiàn)象,使輸送帶岀現(xiàn)跑偏
22、接頭處發(fā)現(xiàn)縱向接頭怎么處理?
輸送帶縱向接頭主要出現(xiàn)在較寬的或者特別窄的輸送帶上,在膠接頭的時(shí)候,比較容易岀現(xiàn)縱向接頭重疊的情況。不同的膠接工藝,受縱向接頭的影響不一樣。如果輸送帶采用的工藝是不搭接的,那么縱向接頭基本上不會(huì)對(duì)接頭產(chǎn)生不良影響,如果
要搭接,那么搭接處就會(huì)出現(xiàn)局部厚度偏大的問題。
在開刀時(shí),要注意一層一層分清楚,單層內(nèi)該剝掉的就要全部剝掉,不能剩余,
不該剝掉就不能動(dòng)它。
23、硫化后接頭部位開裂,能不能用冷膠修補(bǔ)?
能。硫化后接頭部位開裂后,在處理時(shí),要將輸送帶需處理部位清理干凈,并要充分將開裂部位的氣體排凈,無法排盡氣體時(shí),可以在帶體上劃一個(gè)口子,并在修補(bǔ)
好后將所劃的口子再補(bǔ)好。也可以將開裂的挖開,用膠粘劑粘好,或者用熱修補(bǔ)的方
法將開裂部位修補(bǔ)好。
24、接頭的長度如何確定?
接頭長度的確定一般根據(jù)輸送帶骨架材料的品種、層數(shù)以及硫化機(jī)的有效寬度確定,在滿足硫化機(jī)有效寬度的同時(shí)使接頭的長度盡量大,并滿足問題4中的要求,在一臺(tái)硫化機(jī)長度不能滿足的情況下,可以使用兩臺(tái)硫化機(jī)一起硫化,并在兩臺(tái)硫化機(jī)
的相交接的地方用相關(guān)材料處理,確保兩臺(tái)硫化機(jī)平緩過渡。
25、NN、EP如何區(qū)分?
NN、EP輸送帶在外觀上的區(qū)別是:
強(qiáng)度等級(jí)相同的NN輸送帶、EP輸送帶,N輸送帶相對(duì)薄一點(diǎn),從斷面看紗線紋路相對(duì)緊錯(cuò)一點(diǎn),EP輸送帶的紗線從側(cè)面看彎曲程度比較大,兩個(gè)波峰之間的距離相對(duì)比較大。此外,NN輸送帶帶體相對(duì)柔軟一點(diǎn),EP相對(duì)硬一點(diǎn)。
26、輸送帶使用伸長后,能不能在縮回來?
輸送帶在使用過程中會(huì)伸長,其中一部分是彈性伸長,在外力撤銷后能恢復(fù)原
狀,另一部分是骨架材料的編制收縮的伸長量,這一部分是無法恢復(fù)的。常用織物芯
輸送帶中,EP輸送帶的伸長比較小,而NN輸送帶伸長比較大,而且在使用過程中,NN
輸送帶由于錦綸纖維受力后的蠕變比較大,因此在使用過程中,伸長比加大,而且因
為纖維的蠕變,因此在外力撤銷后,能收縮回去的量就比伸長小的多了。
27、配重有沒有要求?
正常情況下,配重是根椐輸送帶運(yùn)轉(zhuǎn)的情況來定的,而且需要遵循一個(gè)原則:在不打滑的前題下,配重越輕越好。
影響配重的因素很多:配重位置合理不合理、主動(dòng)輥筒表面材料、磨損情況等對(duì)
配重都有比較大的影響。
28、輸送帶經(jīng)常出現(xiàn)跑偏現(xiàn)象,怎么處理?
輸送帶岀現(xiàn)跑偏的原因比較多,如輸送帶經(jīng)常出現(xiàn)跑偏,則需要檢查設(shè)備完好情況、糾偏托輥擺動(dòng)的靈活性、輥筒轉(zhuǎn)動(dòng)靈活性、清理輥筒及托輥表面的物料、檢查頭尾輪的平行度、檢查配重支架的垂直性、配重輥筒的平行度、檢查落料位置、角度等;在高空露天的輸送帶可以在輸送機(jī)上安裝機(jī)罩對(duì)于經(jīng)常跑偏的輸送帶,可以采取増加調(diào)心托輥、或在調(diào)心托輥上安裝側(cè)輥等方法;或?qū)⑽草喦暗膬蓚€(gè)托輥的兩端交替提高、向前傾斜,以幫助帶子定中心。

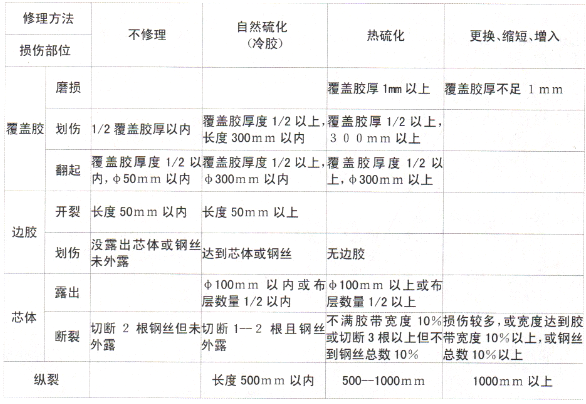

29、皮帶表面破了一個(gè)洞,傷及幾層布,采用冷膠修補(bǔ)還是熱膠修補(bǔ)?
微信公眾號(hào)
視屏號(hào)
